Sistem Pengukuran Dimensi Otomatis Seri IM-X1000

Rentang Pengukuran yang Meningkat Pesat

Pengukuran Instan “place-and-press”

Hasil pengukuran yang konsisten
Impor drawing otomatis
Stage berukuran besar hingga 500 mm

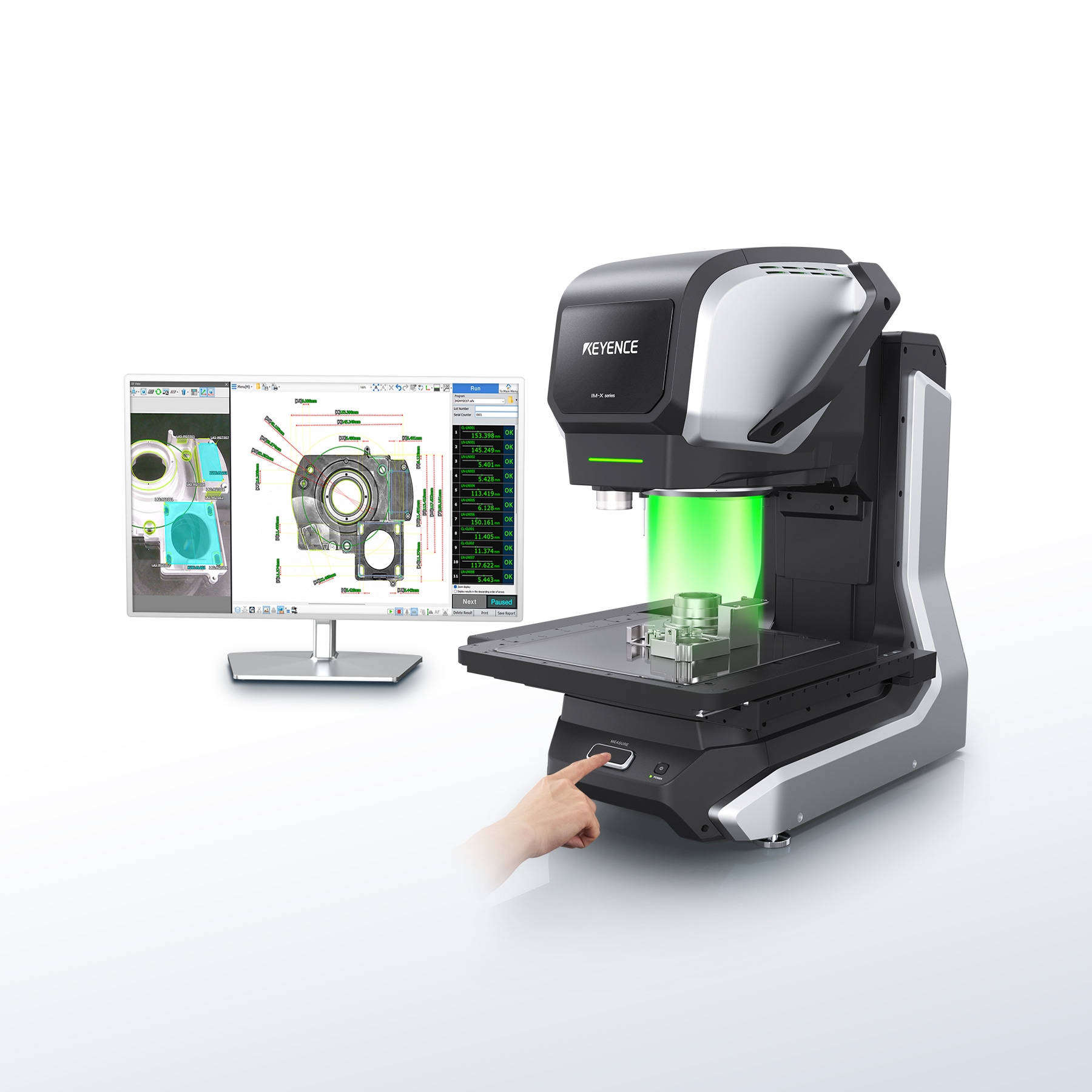

Seri IM-X1000 - Sistem Pengukuran Dimensi Otomatis

Mengukur komponen secara instan hanya dengan sekali tekan tombol. Sistem Pengukuran Instan membawa pengukuran “place-and-press” ke tingkat berikutnya dengan rentang pengukuran yang jauh lebih luas hingga 500 mm serta kemampuan multisensor yang mencakup optik, probe, laser, dan rotary. Sistem ini dilengkapi dengan fungsi impor drawing otomatis terbaru untuk membantu mengotomatisasi pemrograman dengan mengimpor file CAD serta kini juga mendukung PDF, JPEG, dan gambar kertas. Selain itu, fungsi Smart Assist secara otomatis mengoptimalkan fokus dan pencahayaan untuk pemrograman setingkat ahli dan kinerja optimal, bahkan tanpa pengalaman sebelumnya dalam metrologi optik. Sistem Pengukuran Instan terbaru ini memungkinkan inspeksi yang cepat, mudah, dan akurat, bahkan pada komponen berukuran besar.

Fitur

Untuk Berbagai Aplikasi, Dari Komponen Kecil hingga Besar

Fitur Baru: Stage Besar Ekstra-Lebar (500 mm)

Sistem ini memiliki rentang pengukuran yang meningkat pesat, 3,3 kali lebih besar dibandingkan generasi sebelumnya. Selain itu, sistem ini dapat menangani komponen yang lebih tinggi dengan ketinggian maksimum 2,7 kali lebih besar dibandingkan generasi sebelumnya. Sistem terbaru ini memungkinkan pengukuran komponen besar dalam satu kali operasi.

Panggung besar ekstra-lebar dengan dimensi X: 500 mm × Y: 400 mm
Rentang Z yang diperluas hingga 200 mm

Impor Drawing dan Otomatis Membuat Program

Dari Drawing ke Program dalam 3 Langkah

Buat program dengan mudah melalui impor gambar CAD, PDF, JPEG, bahkan gambar kertas. Cukup pilih dimensi kritis, nilai desain, dan toleransi untuk membuat program.

Pengukuran akurat dalam tiga dimensi

Probe sentuh dengan tekanan pengukuran rendah dapat bergerak bebas secara vertikal, horizontal, dan pada sudut, memungkinkan pengukuran titik yang diinginkan dengan sentuhan lembut. Bahkan komponen dengan bentuk 3D dapat diukur secara akurat.

Pengukuran Tinggi Instan untuk Segala Bentuk atau Material

Fungsi laser multi-warna bawaan secara instan menangkap tinggi pada lokasi yang ditentukan pada komponen, memungkinkan pengukuran akurat tanpa terpengaruh oleh jenis bahan.

Gambar yang Tajam dan Jelas untuk Pengukuran yang Presisi

Fungsi sensor CMOS 20 megapiksel bawaan memungkinkan pengukuran yang stabil dan akurat bahkan pada titik pengukuran yang paling halus dan kompleks.

Sistem modular yang dirancang untuk memenuhi kebutuhan inspeksi Anda

Panggung dan kepala dapat dipisahkan, memungkinkan Anda menggunakan kombinasi yang paling sesuai dengan kebutuhan pengukuran Anda. Kepala dengan berbagai pembesaran dan FOV serta tiga ukuran panggung tersedia.

Jenis kepala: kepala bidang lebar dan kepala akurasi tinggi
Jenis panggung: panggung kecil (200 mm × 200 mm), panggung sedang (300 mm × 300 mm), dan panggung besar (500 mm × 400 mm)

* Rentang pengukuran berbeda-beda tergantung pada kombinasi kepala dan panggung. Pelajari selengkapnya di katalog.
