Pencahayaan LED Peralatan Periferal Sistem Visi Seri CA-D

Pengontrol PeneranganDaya dan kontrol sumber cahaya LED

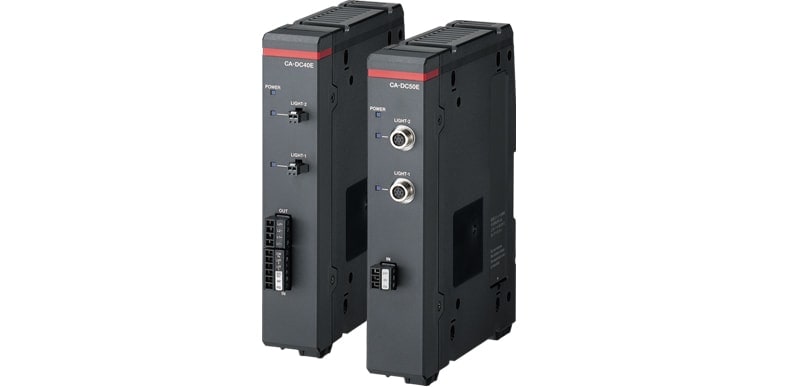

CA-DC

CA-DC40E/DC50E (Khusus untuk XG-X, CV-X400/X300), CA-DC60E (Khusus untuk XG-X2000, CV-X400)
CA-DC21E, CA-DC30E (Khusus untuk XG, CV-X200/X100)

Perkabelan minimal

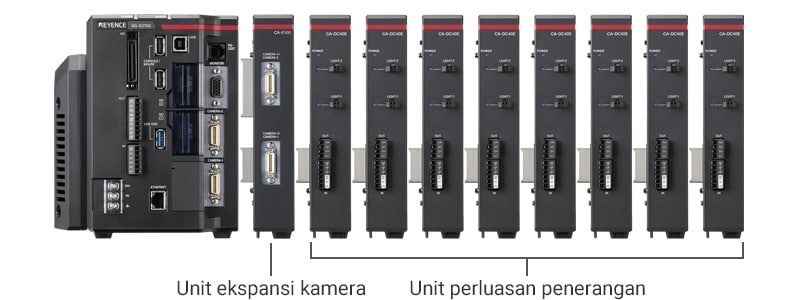

Kontroler lampu LED dapat disambungkan secara langsung ke sistem visi yang kompatibel dengan kabel sesedikit mungkin. Kontroler memungkinkan kontrol penerangan langsung dan strobing cahaya dengan input pemicu pencitraan, tanpa memerlukan PLC. Hingga 8 unit ekspansi lampu * dapat disambungkan ke satu sistem visi, memungkinkan hingga 16 lampu bisa dikontrol tanpa kabel.

  • *CA-DC40E. Hingga 2 unit CA-DC50E/DC60E dari 8 unit total dapat dipasang.

Masalah dengan sistem berkabel konvensional

  • Untuk mengontrol 4 kontroler lampu, dibutuhkan 32 unit I/O dan 32 kabel, yang berarti lebih banyak jam kerja dan bertambahnya biaya.
  • Volume kontroler lampu dapat diselaraskan dengan kontrol pengalihan jenis target untuk sensor gambar.
  • Karena volume ditetapkan untuk setiap lampu, banyaknya jenis akan menambah kerja yang dibutuhkan untuk menyiapkan kontroler.

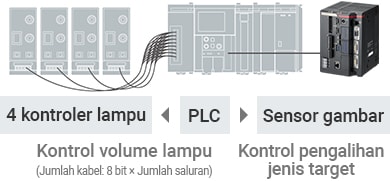

PLC | [4 kontroler lampu] Kontrol volume lampu (Jumlah kabel: 8 bit × Jumlah saluran) / [Sensor gambar] Kontrol pengalihan jenis target

Lampu strobo

Lampu LED adalah norma untuk visi mesin karena punya karakteristik fleksibel dan awet. Akan tetapi, karena perkabelan dan pengaturannya rumit, performa LED yang mudah dinyalakan tidak dapat dimaksimalkan dan lampu sering menyala terus. CA-DC30E/CA-DC21E/CA-DC10E mengaktifkan penstroboan sumber cahaya secara default tanpa perlu perkabelan ataupun pemrograman yang rumit. Hasilnya adalah masa pakai lebih lama.

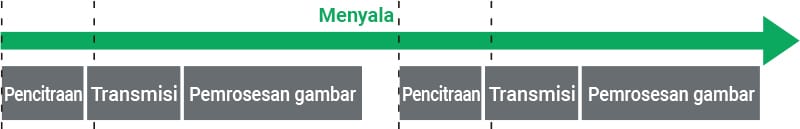

Penerangan kontinu (termasuk waktu PENYALAAN yang terbuang)

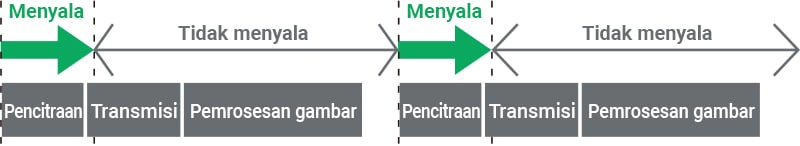

Lampu strobo

Waktu PENYALAAN berkurang secara signifikan sehingga masa pakainya dapat meningkat sepuluh kali lipat.
