Pencahayaan LED Peralatan Periferal Sistem Visi Seri CA-D
![](/Images/peripheral_mv_img_02_1863312.png)
Lampu LumiTraxTM Fungsi pencahayaan sebagian untuk dukungan pencitraan LumiTraxTM, dan fungsi pencahayaan dengan intensitas tinggi.

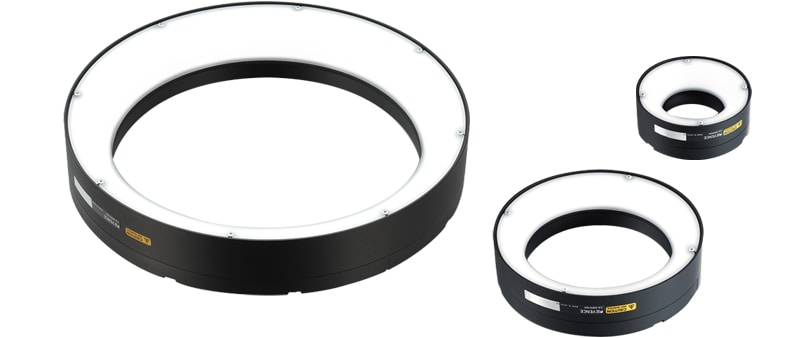

CA-DRWxX
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_01_1863161.jpg)
Contoh konstruksi dan pencitraan
Lampu strobo dengan LED output tinggi
Lampu LumiTraxTM lampu disusun dengan 8 segmen cahaya. Bergantung pada pengaturan LumiTraxTM, 4 atau 8 segmen dipancarkan secara terpisah selama proses pengambilan gambar. Saat digunakan untuk pencahayaan standar, semua segmen dapat dipancarkan secara bersamaan untuk pencahayaan berintensitas tinggi.
Pencitraan LumiTraxTM didukung dengan Seri XG-X2000/ CV-X400. Saat tidak digunakan untuk pencitraan LumiTraxTM, lampu-lampu ini hanya dapat digunakan dengan semua segmen menyala. Untuk informasi rinci tentang kombinasi perangkat, hubungi kantor KEYENCE terdekat.

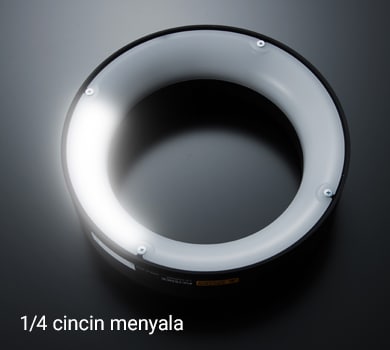

![1/4 cincin menyala](/Images/peripheral_ca_dqw40x_ca_drwxx_img_02_1863162.jpg)
Contoh pencitraan menggunakan fungsi LumiTraxTM
Inspeksi pengelupasan pada permukaan logam
Faktor-faktor seperti sisa agen pembersih, kotoran, dan serpihan rambut dinetralkan sehingga hanya cacat dalam seperti goresan dan pengelupasan yang terdeteksi.
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_03_1863163.jpg)
Inspeksi pengelupasan pada permukaan cetak
Gambar yang hanya berisi pengelupasan diciptakan tanpa terpengaruh oleh latar belakang cetak yang rumit.
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_04_1863164.jpg)
Inspeksi karakter cetak pada permukaan film
Silau, yang sangat memengaruhi inspeksi, dibuang untuk menghasilkan stabilitas inspeksi.
![](/Images/peripheral_ca_dqw40x_ca_drwxx_img_05_1863165.jpg)
