Lembar Konversi Panjang GelombangMemungkinkan inspeksi dengan lampu latar di lokasi-lokasi yang sebelumnya sulit dipasangi lampu latar.
CA-DWC30
Mekanisme konversi panjang gelombang
Kombinasi lembar konversi panjang gelombang, lampu LED biru, dan filter potong biru menghasilkan teknologi pencahayaan baru yang dapat digunakan untuk mewujudkan gambar cahaya latar dengan lampu refleksi.

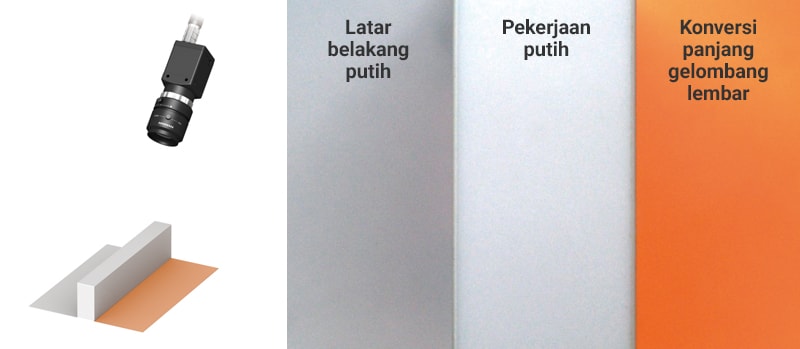

Dengan cahaya sekitar saja
Inilah gambar yang diperoleh saat pekerjaan yang berwarna putih ditempatkan di atas lembar konversi panjang gelombang dan lembar putih.

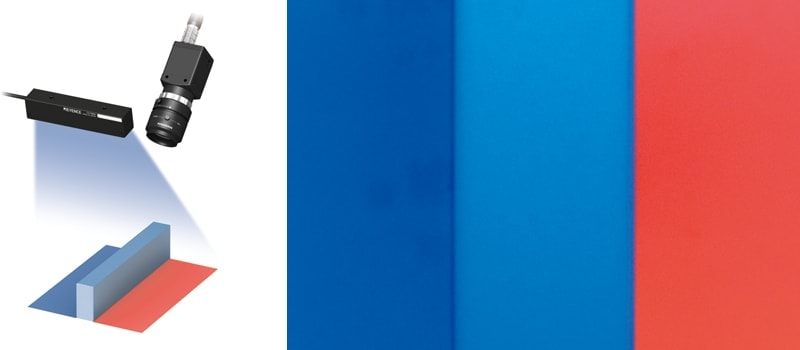

Pasang lampu batang biru.
Inilah gambar yang diperoleh saat cahaya biru dipancarkan. Latar belakang putih dan lembar putih dicitrakan dalam warna biru. Lembar konversi panjang gelombang mengubah cahaya biru menjadi warna oranye kemerahan dan memantulkan warna ini.

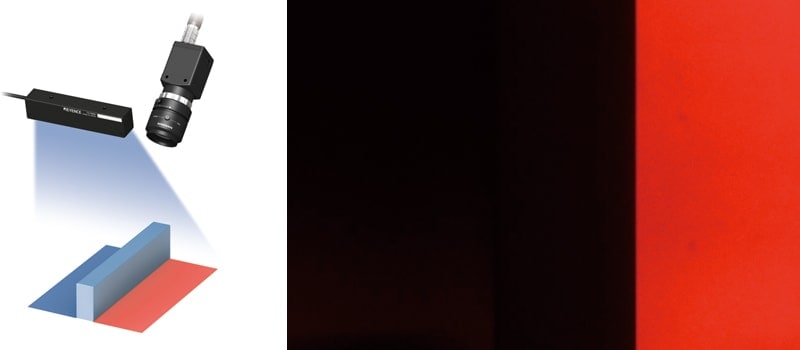

Selain itu, pasang filter potong biru pada lensa.
Filter potong biru memotong pantulan cahaya dalam rentang biru, dan hanya cahaya dari lembar konversi panjang gelombang yang memasuki lensa. Dengan cara ini, gambar yang merekam pekerjaan berwarna putih dengan cahaya latar diperoleh.
Aplikasi

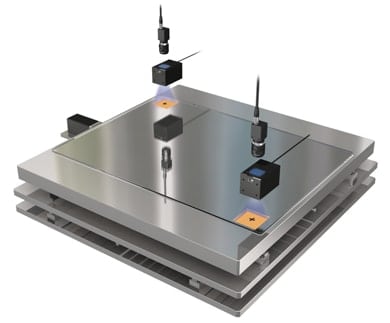

Penjajaran
Sulit merutekan kabel saat memasang lampu pada anjungan yang bergerak, tetapi sering kontras dengan lampu refleksi saja tidak cukup. Menggunakan lembar konversi panjang gelombang, gambar dengan cahaya latar dapat diperoleh tanpa memasang kabel apa pun, yang memungkinkan deteksi dilakukan secara stabil.

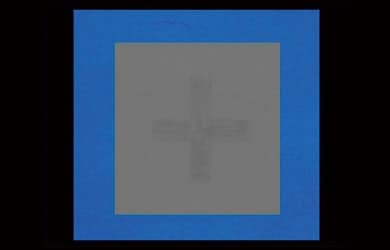

Menggunakan lampu refleksi biru saja
Kontras tanda penjajaran tidak mencukupi, stabilitas deteksi tidak mungkin diperoleh.

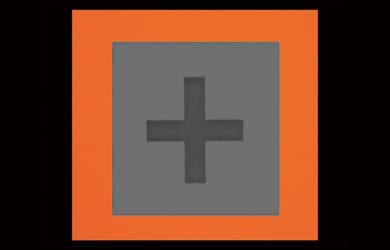

Menggunakan lembar konversi panjang gelombang
Kontras yang diperoleh setara dengan kontras gambar yang dibidik dengan cahaya latar, meningkatkan presisi penjajaran.

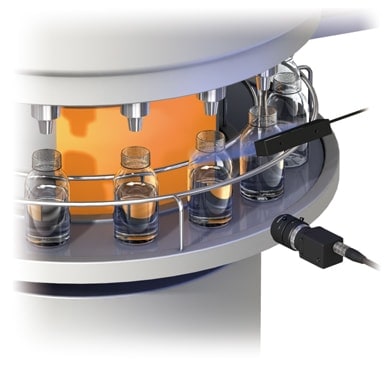

Inspeksi permukaan cairan
Misalnya tidak ada ruang untuk memasang lampu latar saat melakukan inspeksi permukaan cairan pada mesin pengisi dan lampu refleksi terpaksa digunakan. Bahkan meski lampu dipasang di ruang sempit, gambar cahaya latar dapat diperoleh dengan membungkus lembar konversi panjang gelombang dengan objek yang berputar.

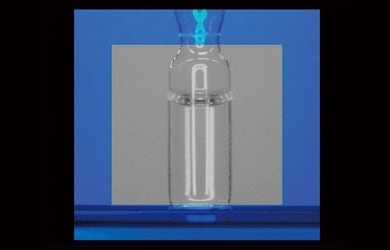

Menggunakan lampu refleksi biru saja
Karena efek refleksi dari permukaan pekerjaan, tampilan stabil permukaan cairan tidak mungkin diperoleh.

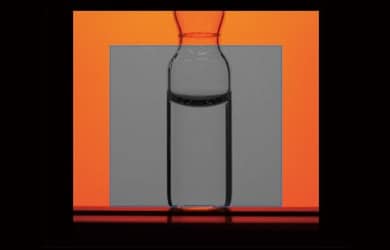

Menggunakan lembar konversi panjang gelombang
Hanya permukaan cairan yang secara jelas dicitrakan sebagai gambar cahaya latar, dengan begitu inspeksi permukaan cairan dapat dilaksanakan dengan stabil.
Mungkin ada benda asing pada permukaan lembar konversi panjang gelombang. Walaupun substansi semacam itu ada, produk masih dalam standar inspeksi, dan substansi tersebut tidak mengindikasikan produk cacat.
