Pencahayaan LED Peralatan Periferal Sistem Visi Seri CA-D

Lampu Multi Sudut (Cincin/Persegi) Menggabungkan sumber cahaya cincin, kubah, dan sudut rendah menjadi satu.
CA-DRxM/CA-DQWxM

Pencahayaan seragam setara lampu kubah
Saat LWD jauh

LWD: 150 mm
Saat jarak lampu ke target jauh, lampu difusi multi sudut digunakan atas seluruh target. Lampu ini menghasilkan efek penerangan yang seragam tanpa abnormalitas yang setara dengan menggunakan satu sumber cahaya dari lampu kubah.
Penerangan tepi semakin baik setara lampu sudut rendah.
Saat LWD dekat

LWD: 10 mm
Saat jarak lampu ke target dekat, cahaya yang dipancarkan pada sudut rendah memantul langsung ke kamera. Ini mempertegas tepi-tepi target menciptakan efek seperti saat menggunakan sumber cahaya bersudut rendah.

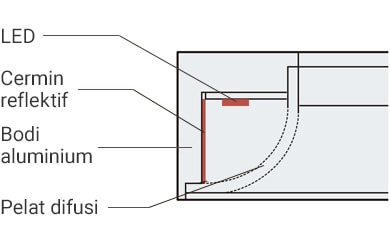

Pemasangan lampu LED yang rapat
LED yang dipasang dengan kepadatan tinggi (puncak sempit) menghasilkan cahaya dengan intensitas tinggi yang seragam.

Pelat difusi dengan finishing matte
Untuk memperoleh efek difusi maksimum, seluruh area pada plat difusi menggunakan finishing mate.

Aplikasi
Di dalam tutup plastik

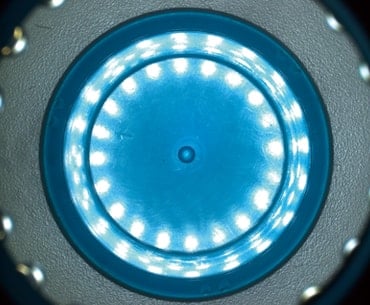

Dengan pencahayaan standar

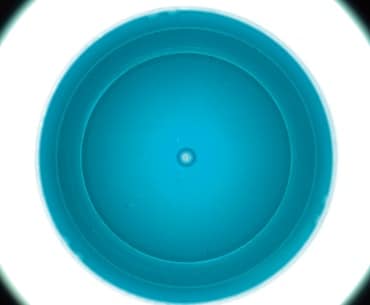

Dengan lampu multi sudut (Cincin)

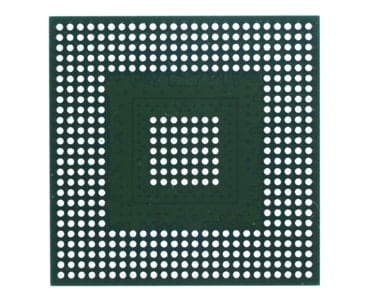

Inspeksi BGA/bola solder
Dengan pencahayaan standar

Dengan lampu multi sudut (Persegi)
